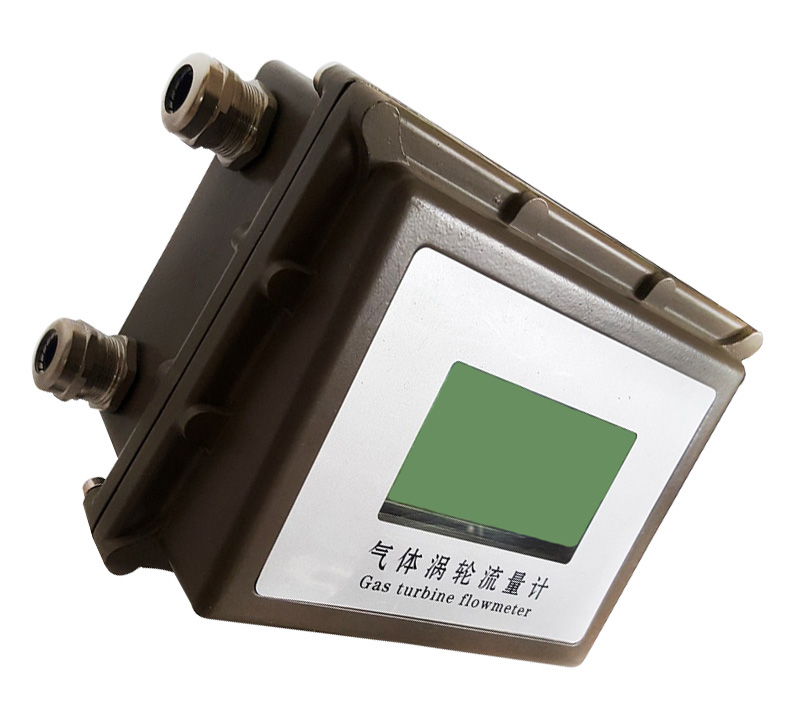

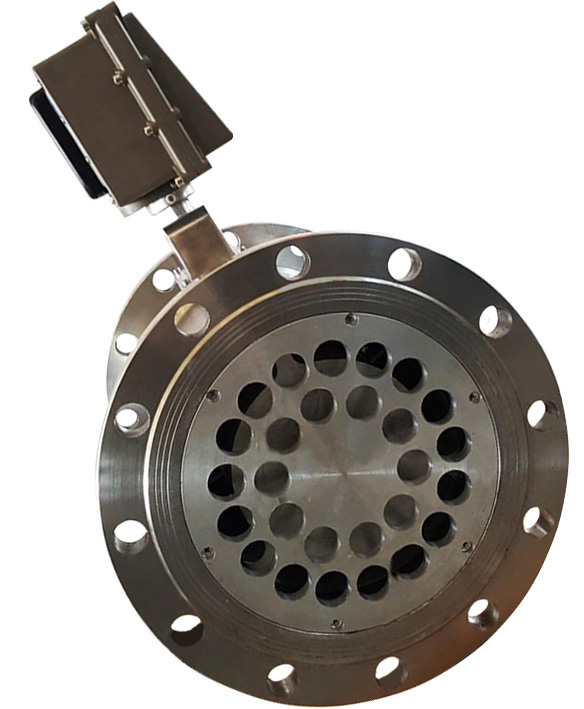

XA-LWGY氣體渦輪流量計
適用于天然氣、氮?dú)狻嚎s空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。
工作原理
當被測流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。
產品特點
精確度較好，一般可達±1%R、±0.5%R。
智能化電路設計，功能強大，顯示瞬時流量，累積流量。功率低微，可自帶電池工作，遠傳輸出 4-20mA，脈沖，帶 HART 協議。
范圍度寬，中大口徑可達 1:20，小口徑為 1:10。
結構緊湊輕巧，安裝維護方便，流通能力大。
專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、防腐型、高粘型等。
可制成插入型，適用于大口徑測量，壓力損失小安裝維護方便。
安裝方式：
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN，下游直管段應≥5DN（DN為管道內徑）； 3、安裝前檢查儀表葉輪的靈活性,用微量氣體吹向渦輪,葉輪應靈活轉動、計數 器工作正常,無噪音和突停、卡滯現象； 4、嚴禁帶表焊接法蘭,并嚴格清理過濾器和流量計之間的上游直管段,直管段中不得有殘留焊渣及其他雜物； 5、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄露現象； 6、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道
