工作原理

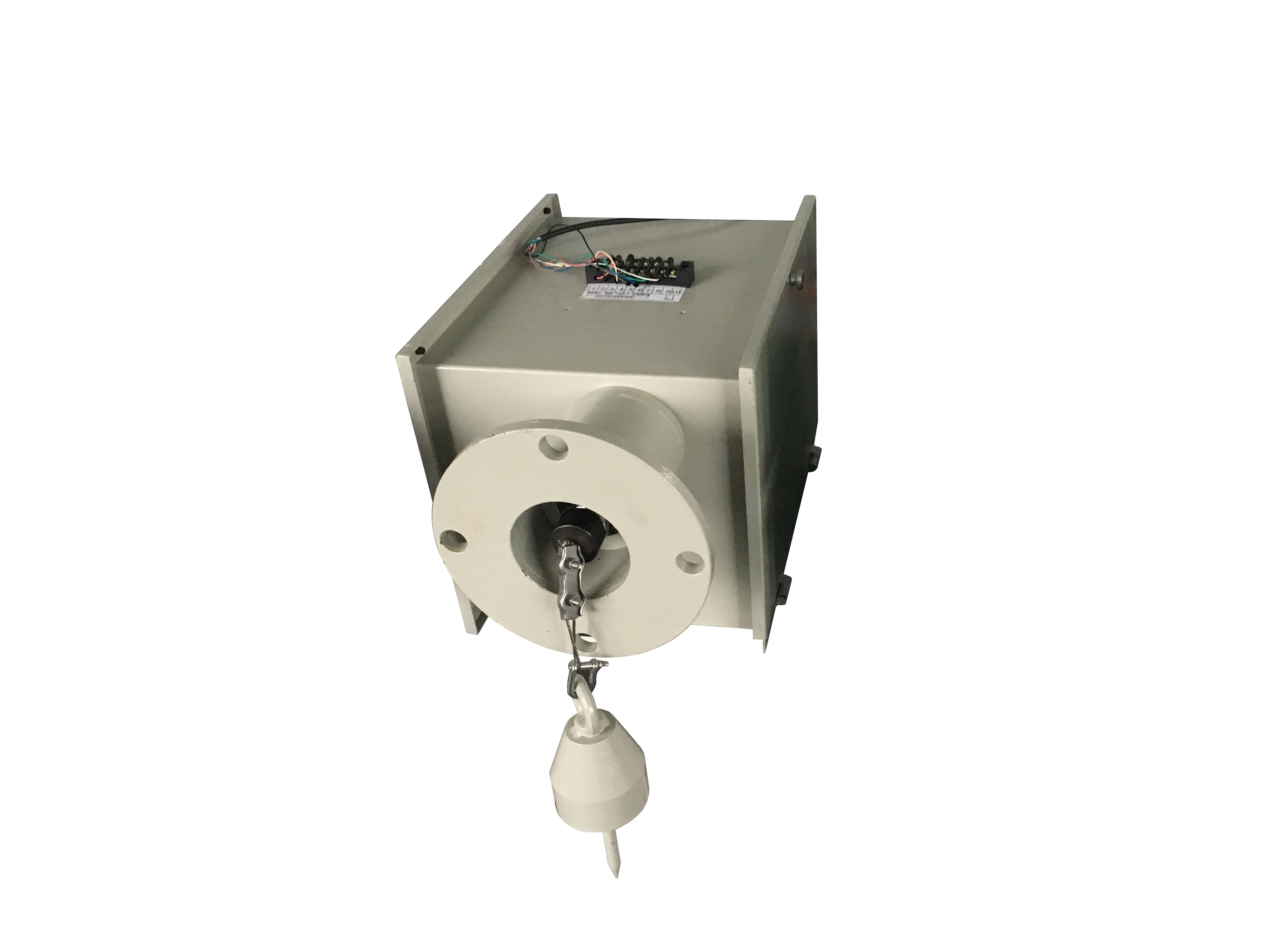

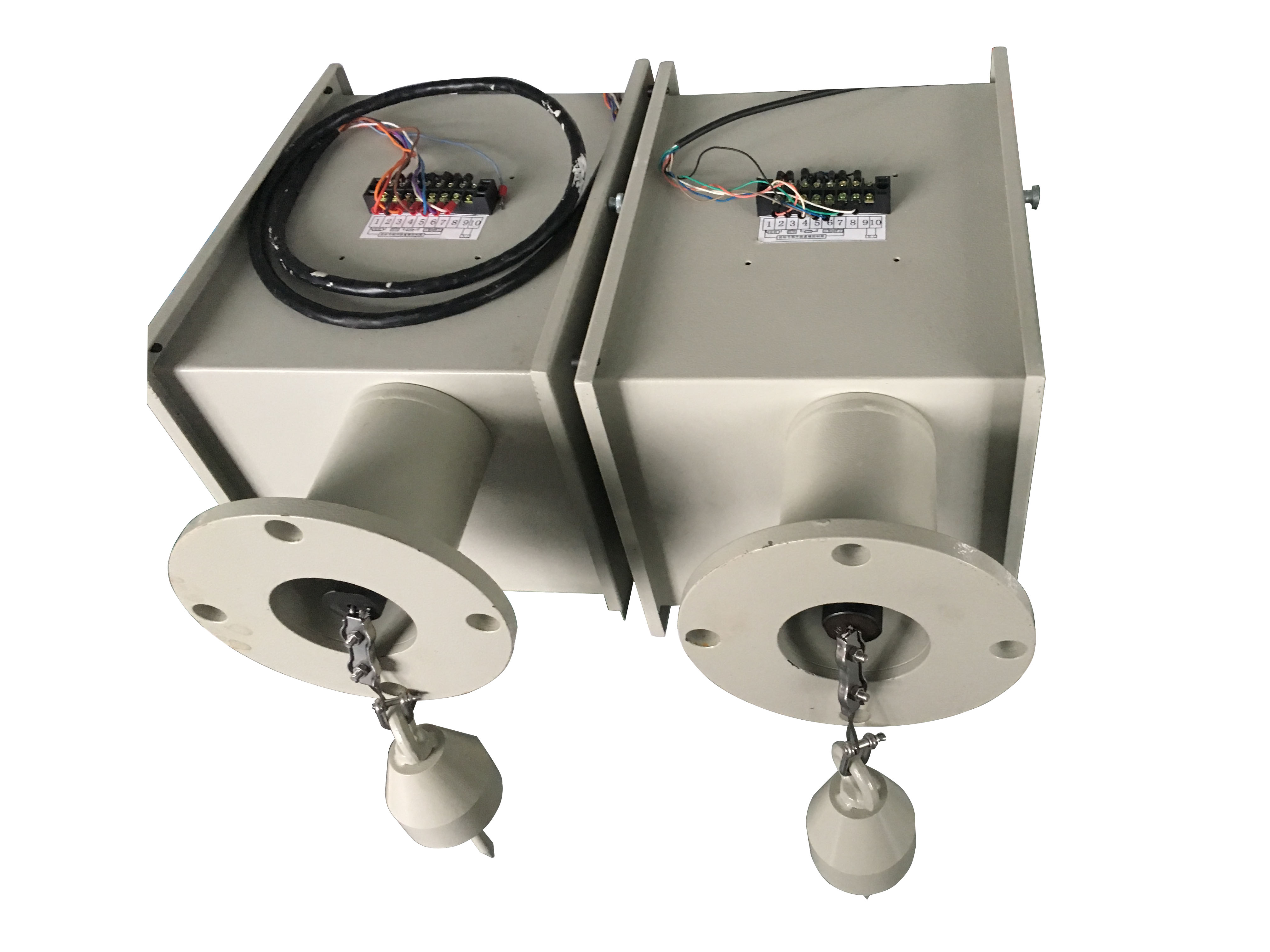

 XAZC型重錘式料位計（以下簡稱料位計）由一次儀表和二次儀表組成，一次儀表安裝于料倉頂部，二次儀表可安裝于現場也可安裝于控制室內。一次儀表由除塵支架、反向開關、穩線座、導線輪、卷線筒、脈沖發生器、減速電機組成。 當二次儀表發出檢測指令時，電機轉動經齒輪帶動卷線筒轉動，使探測繩在重錘的重力作用下同起點開始檢測。當探頭觸及物位失重時，由失重傳感器發出電信號，觸發計數器和控制器，顯示物位高度，并由電機帶動探頭回到始發位置，等待下一個命令進行檢測。控制器可對物位高度進行顯示，可設定上限、下限，并將物位信號遠傳到控制室并可接受遙控信號，同時設定檢測周期。

主要參數：

測量范圍：     0~10米，0~20米，0~34米（特殊規格可協商）

工 作 電 壓：     AC220V 50Hz

測量精度：     ±1％

分辨率：     ±3.5cm

探測速度：     0.218m/s

測量帶：     不銹鋼鋼絲繩

重 錘 重 量：     1.5kg

電機功率：     90W

環境溫度：     -30℃~+50℃

重    量：     15~20kg

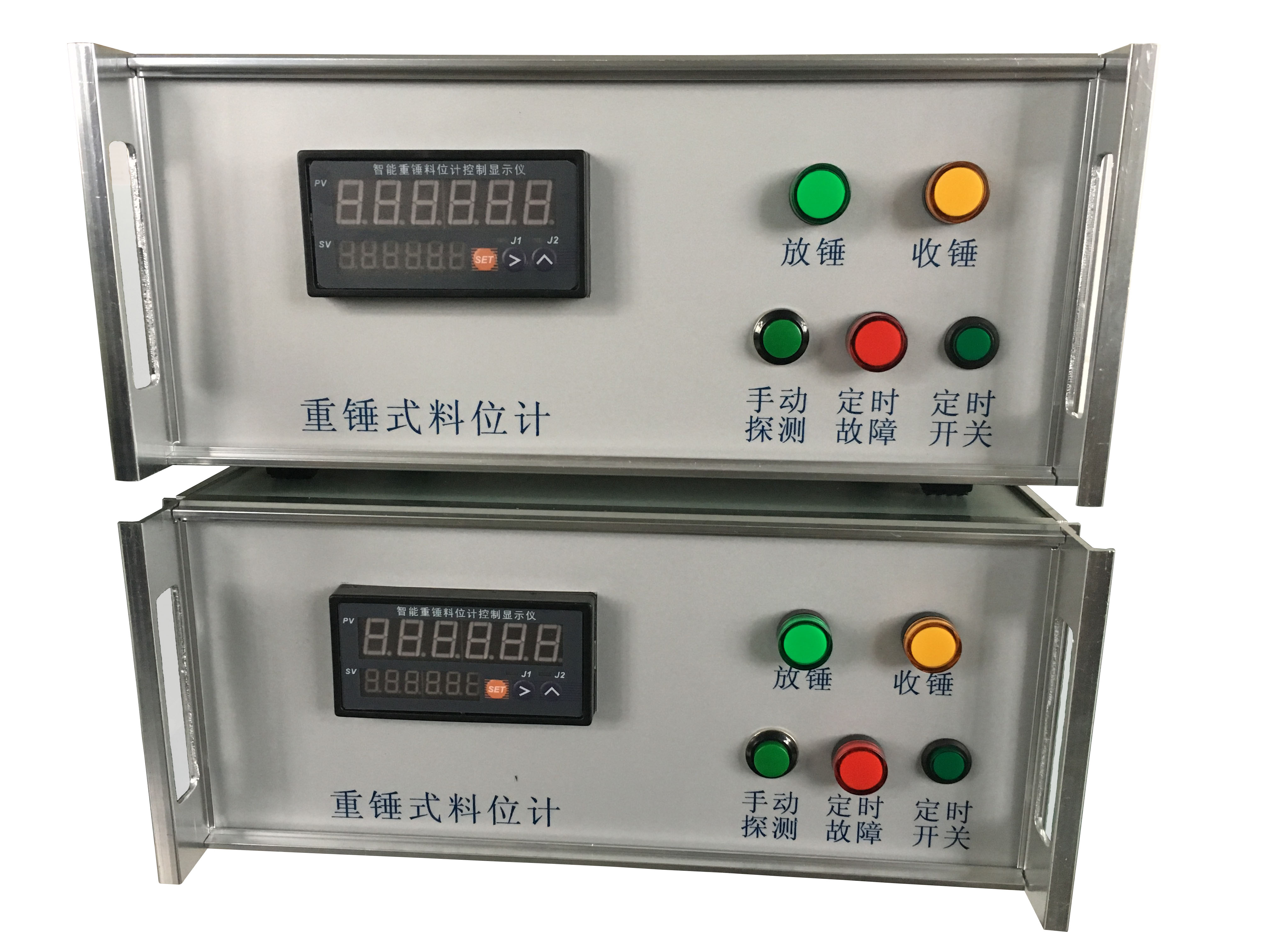

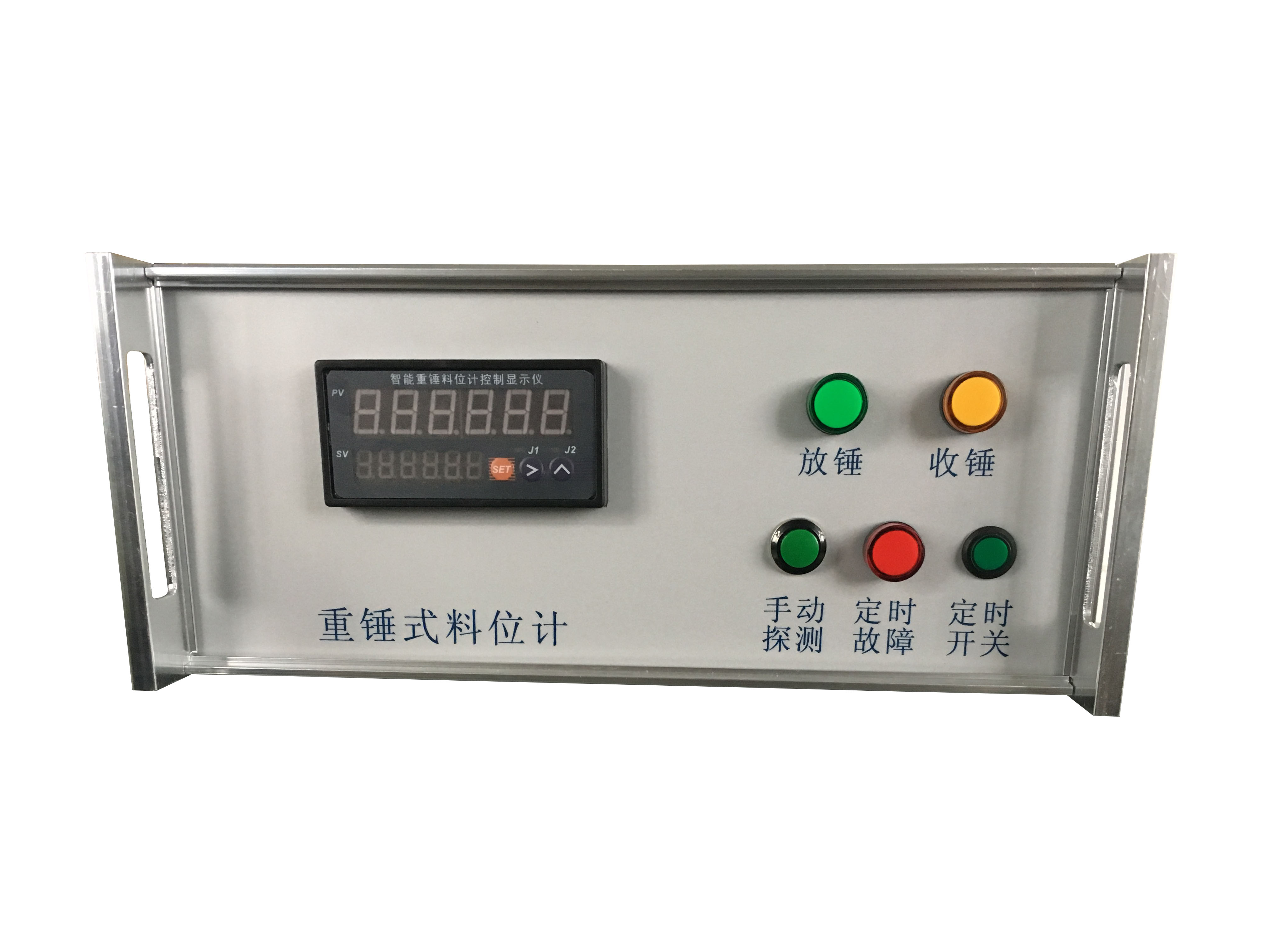

1. 二次儀表

電源電壓：     220VAC±10％；50Hz±1Hz

功    耗：     靜止時 15W；運動時  105W

環境溫度：     -30℃~+50℃

數字顯示：     4位LED

電流輸出：     二線制4~20mA±1％（不需要外加24V）

電流輸出信號精度：     ±1％

定時時間：     15~120分鐘（或按用戶要求定）

傳送距離：     一次表與二次表之間的距離最大500m

重    量：     2kg

外形尺寸：     寬160×高80×長280

開孔尺寸：     寬151×高75

安裝

安裝注意：　　

    (1)重錘式料位計在安裝的時候是沒有保持垂直的，這樣安裝就會增加探測器下落時產生摩擦力，這也是影響到重錘式料位計是否能夠正確的測量的原因之一。

　　(2)在安裝完畢后不能立刻進行測量，是需要讓重錘式料位計稍微的靜止一會在進行測量，讓重錘保持下垂直的狀態，并不要太大幅度的晃動。

　　(3)在安裝重錘式料位計的時候位置要離進料近，在離進口料比較近的情況下在物料下落的過程中會砸到重錘探測器上，這樣就會間接的影響到重錘式料位計的正確測量，所以在安裝的時候位置就要避開進料口。

　　(4)重錘式料位計在遇到開孔的尺寸不對的時候，可以選擇將鋼絲繩穿過去后再連接重錘也是可以的，否則就要把空開的大一點。

常見故障處理：

如果出現故障，在二次表顯示窗口就會出現單獨的一位字·1、2、3或4·x具體說明如下：

（1）、報警1：重錘不到頂

    此時一般重錘沒有到頂，第一種可能：測量口下方有橫梁或鐵管等管物將重錘卡??；第二種可能：物料將重錘埋住。應將電源關掉，將故障排除后重新上電，到頂開關自動接上，恢復正常狀態。（注意鋼絲繩一定要理順，消除重疊現象。）

（2）、報警2：上升無脈沖

    可參照報警3進行處理。

（3）、報警3：下放無脈沖

    1、可能是干簧管壞了，應更換。

    2、電機轉不動：在箱體左側有兩個重疊在一起的兩個微動開關，上邊的是到頂開關，下邊的為電源保護開關。正常條件下滾筒與微動開關接觸上邊的微動開關動作，下邊的微動開關仍不動作狀態。

    如果出現“3”，可能是電源保護開關動作，切斷了電機電源。此時只能設法盤車，使下邊的微動開關斷開，這樣才能使手動檢測發揮作用。

    如果重錘沒有到頂（滾筒沒有將到頂開關壓?。梢钥匆豢措娫幢Ｗo(hù)開關（下部的微動開關）是否損壞，開關引線是否斷線，排除這些故障，基本上就可以解決問題了。

（4）報警4：到底開關點接通

    故障原因一般是：物料將重錘托起或者是重錘脫落使到底開關總接通。如果是重錘脫落（用手提一下鋼絲繩即可感知），可以用1200克的重物暫時代替重錘栓到鋼絲繩上。

    正常情況下，在重錘通過鋼絲繩連到滾筒上，鋼絲繩上下運動過程中，如果重錘沒有到底或者沒有接觸物料，到底開關保持?jǐn)嚅_狀態，只有重錘接觸物料瞬間失重才接能通一次。

   （5）數值不準

    一次表上的干簧管離旋轉磁鋼偏近，使指示偏低，遠則偏高，太遠或者損壞顯示成“3”，可以調整干簧管位置。
